Челнок для швейной машины: основные функции, виды, особенности работы

Изготовление одежды – достаточно популярное хобби. Сейчас швейная машинка имеется практически в каждом доме. С ее помощью можно не только сэкономить деньги, но и создать уникальные изделия.

Челнок швейной машины можно назвать самой главной ее деталью. От него зависит качество стежков, а значит, и всего изделия. Рассмотрим особенности его работы, основные виды и функции.

Принцип работы челнока в швейной машине

Основным элементом механизма швейной машины, выполняющей двухниточную строчку, является челнок. Он напрямую влияет на характеристики шва и быстроту работы. Чем точнее настройка, лучше устройство челнока, тем выше значения этих параметров. Чтобы понять, чем является челнок для швейной машинки, вникнем в тонкости его конструкции и принципы функционирования.

От того, горизонтальный или вертикальный челнок у швейной машины, зависят особенности работы техники и то, как образуется стежок. С вертикальным устройством различают качающиеся и ротационные челноки.

Особенности действия качающегося механизма:

• иголка идет вниз, проходит через ткань и проводит через нее нить в нижнюю часть;
• иголка, поднявшись на 0,25 см, образует напуск около 0,2 см в ширину около короткого желобка;
• одновременно с этими действиями происходит проворот челнока, появляется пространство для прохода петли;
• далее носик челнока помещает напускную петлю на колпачок шпульки;
• петля сбрасывается с челнока рычагом нитепритягивателя;
• начинается обратное движение челночного двигателя;
• петля, с находящейся в ней нижней нитью, выходит из механизма челнока при помощи нитепритягивателя;
• петля с нижней нитью затягивается, нитепритягиватель снимает следующий участок верхней нитки, ткань сдвигается для продолжения шва.

С челноком для швейной машины ротационного вида создание стежка проходит несколько сложнее. Вращение шпульного колпачка со шпулей происходит вокруг собственной оси. Механизм действия горизонтального челнока формирует стежок после двойного оборота.

Назначение челнока

Создание двухниточной строчки в швейных машинах обеспечивается именно благодаря челноку. Настройки этой детали влияют на отлаженность процессов, точность швов и финальное качество изделия.

Читайте также!

Лучшие швейные машинки для дома: критерии выбора

Подробнее

Тип устройства челнока диктует особенности рабочих и эксплуатационных характеристик прибора:

• способность работать с разными по плотности и толщине материалами;
• количество швов в минуту и общая эффективность работы;
• уровень громкости работающей машины;
• прочность и долговечность, пригодность для починки;
• сложность эксплуатации при различных уровнях подготовки мастера;
• принцип контроля натяжения нижней нити.

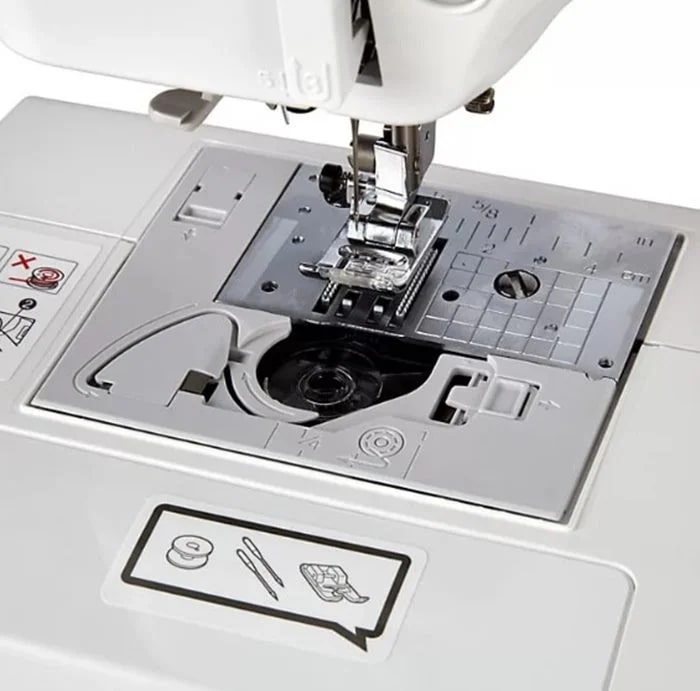

Плюсы и минусы горизонтального челнока

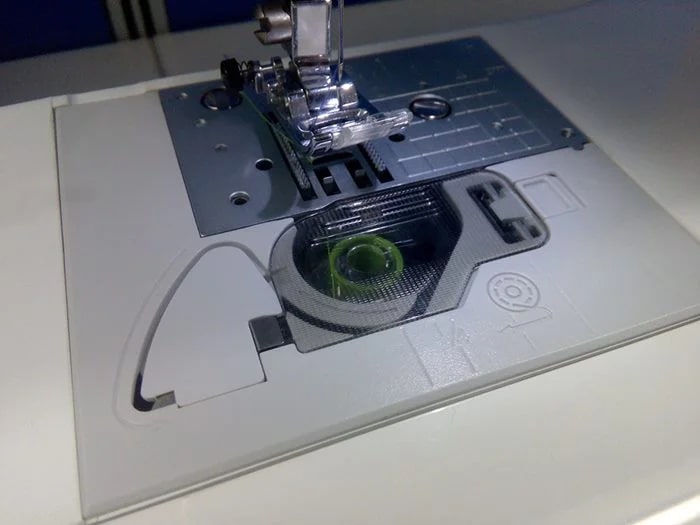

У тех, кто является счастливым обладателем машинки с таким устройством, не возникает сложностей с установкой челнока, так как шпуля без колпачка помещается в сам челнок прямо сверху. Вращение механизма идет по собственной оси, стежок образуется после двух полных оборотов. Игольная пластина оборудована прозрачным пластиковым окном, через которое можно наблюдать цвет и контролировать остаток нити.

Положительные стороны горизонтального челнока для швейной машины:

• не шумит;
• бережно работает с нитью, не обрывает ее, нет пропусков стежков;
• возможная ширина строчки до 0,7 см и длина до 0, 45 см;
• просто следить за тем, сколько нити осталось;
• достать и заменить шпульку не представляет сложности;
• не нуждается в дополнительной смазке.

Минусы в эксплуатации горизонтального челнока:

• хрупкость механизма: грубые нитки могут повредить пластиковые детали;
• нижняя нить труднодоступна, ее сложно регулировать.

Только до

Cкачать бесплатно выкройки для
вашего вдохновения и скидку 5%
на покупки в нашем магазине

25 трендовых выкроек в подарок

Скачать выкройки
и получить скидку PDF
1,5 мб

Я подтверждаю согласие на обработку персональных данных.

Машинки с горизонтальным челноком полюбились мастерицам благодаря легкости обслуживания и великолепным результатам работы. Такие устройства лидируют при выборе швейной машины. Среди моделей с таким механизмом серии A, F и Innov-is (NV) марки Brother, серия Bernette производителя Bernina, а также почти все машинки Janome.

Как заправить горизонтальный челнок

Эта операция в горизонтальном ротационном челноке проходит в разы проще, нежели в вертикальном.

Поместите иглу в верхнее положение для установки или снятия шпули.

• Освободите челнок от крышки, сдвинув и приподняв ее к себе. Не снимайте лоток или столик.
• Поместите шпульку в челноке швейной машины таким образом, чтобы направление нити совпадало с указанным стрелкой.
• Удостоверьтесь в верном положении шпули, нить должна разматываться в правую сторону. Если направление неверно, вероятно, есть повреждение иглы или некорректное натяжение нити.
• Держась за конец нити, пальцем прижмите шпульку, только ни в коем случае не кидайте ее просто так. Нить проведите через специальную выемку.

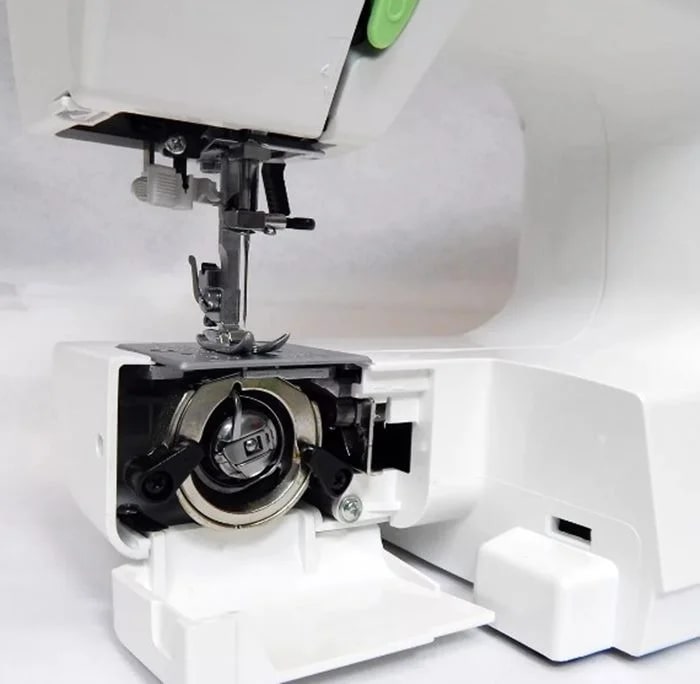

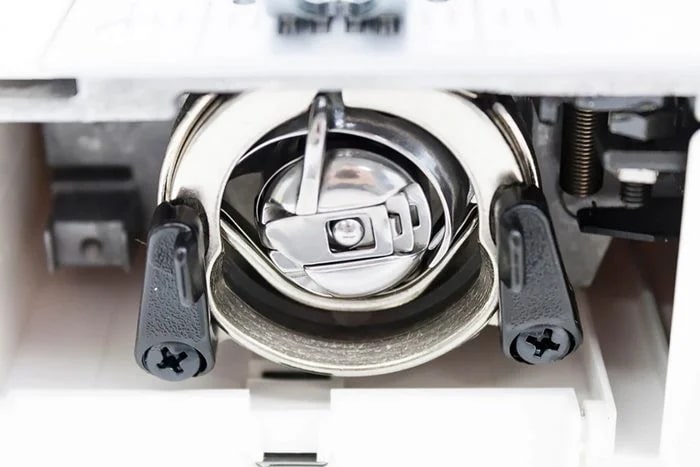

Особенности вертикального ротационного челнока

Второе название такого типа устройства – челнок двойного обегания. В отличие от горизонтального, механизм размещается в иной плоскости, он как бы повернут ребром. Шпулька сначала помещается внутрь колпачка и только затем в сам челнок. Все элементы металлические, что делает конструкцию надежной и прочной.

Положительные стороны вращающегося челнока в швейной машинке:

• высокая скорость шитья без потери качества;
• широкий разбег параметров стежка;
• простота и возможность точной настройки;
• незначительные шум и вибрация;
• редкость поломок, долговечность.

К минусам таких машинок можно отнести то, что они находятся в более высокой ценовой категории, чем имеющие другие варианты челночного устройства.

Челнок вращающегося типа чаще используют для промышленных швейных машин, так как он имеет возможность работать с самыми разными по плотности, толщине и структуре материалами, а также обеспечивает высокую скорость шитья. Таким челноком оборудованы модели Pfaff серии Select, 5 и 7 серии Bernina, полупромышленные вышивальные машинки Brother.

Преимущества и недостатки качающегося вертикального челнока

Такие челноки, как правило, использовались для швейных машин старого образца, таких как «Подольск», «Чайка» и первые комплектации «Зингер». Сейчас они стоят преимущественно в устройствах нижнего ценового сегмента.

Читайте также!

Как подшить платье на машинке и вручную

Подробнее

Специальный рычаг, работающий по типу маятника, ослабляет и натягивает верхнюю нить. То, что рычаг прикреплен прямо к корпусу машины, делает устройство довольно прочным, медленно изнашивающимся и не склонным к частым поломкам.

Отличительные характеристики качающегося челнока:

• долговечность, надежность;
• доступная стоимость покупки и ремонта.

В работе с таким типом челнока можно выделить ряд сложностей:

• громкая работа и сильная вибрация почти у всех устройств;
• медленная скорость шитья.

Отдельные изготовители смогли устранить отрицательные стороны такого устройства челнока и создали относительно бесшумные и высокоскоростные приборы. Это, например, модели 325, 380, B435 бренда Bernina. Они тихие, и их производительность – 900 стежков в минуту.

Недорогие модели Janome, Brother, Bernina и многих других брендов оборудованы качающимся челноком.

Самые выгодные предложения и горячие скидки:

Экоткани

от 605 ₽/метр

Перейти в каталог

Ткани для постельного белья

от 456 ₽/метр

Перейти в каталог

Ткани для детской одежды

от 390 ₽/метр

Перейти в каталог

Ткани для платьев на зима-весна

от 410 ₽/метр

Перейти в каталог

Ткани для офисной одежды

от 460 ₽/метр

Перейти в каталог

Ткани для спортивной одежды

от 260 ₽/метр

Перейти в каталог

Нельзя дать четкий ответ о преимуществе одного вида челнока над другим. Конечный выбор определяется задачами, для выполнения которых приобретается швейная машина. Учитывается объем работ, а также финансовые возможности мастера.

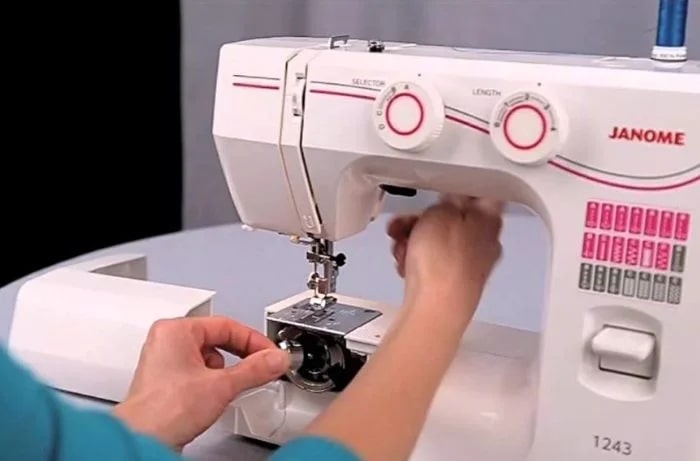

Как заправить вертикальный челнок

Расположите иглу в крайнем верхнем положении, это очень важно при работе по установке и снятии шпули.

• Снимите столик, лоток для аксессуаров и откиньте крышку.
• Вытащите шпульный колпачок взявшись за язычок.
• Одной рукой поместите шпульку в колпачок. Важно! Следите за направлением нити по часовой стрелке.
• Вытяните нить через прорезь под пружиной и проведите ее через ушко на шпульном колпачке. Около 10 см должен составлять свободный конец нити.
• Держа язычок шпульного колпачка, поместите его в колесо челнока так, чтобы палец колпачка совпал с пазом. Можно отпускать язычок, работа выполнена.

Возможные неисправности в работе челнока

Активная эксплуатация швейной машины неизбежно приводит к возникновению различных неисправностей даже у опытных мастериц, работающих на надежных аппаратах. Некоторые поломки можно чинить самим, а некоторые смогут исправить только люди, обладающие специальными навыками и умениями.

Самые частые неисправности и способы их устранения:

• машинка пропускает строчки – нужно отрегулировать петлеобразователь, проверить правильность высоты иглы;
• нить натянута слишком слабо или сильно – смотреть челнок и пластины натяжения;
• нет строчки, машинка издает странные звуки – сломался челнок;
• строчка петляет – совпадает натяжение нитей.

У неопытных швей часто наматывается верхняя нить. Такое бывает при неправильном положении шпули в челноке. Эта проблема со временем может стать причиной механической поломки машинки.

Мастера по ремонту швейного оборудования советуют придерживаться следующих правил эксплуатации машинок:

• смазывать не менее 1 раза в полгода;
• следить за чистотой устройства при каждом использовании;
• всегда проверять наличие смазки;
• чистить челнок бензином или керосином, не доставая его из прибора;
• пользоваться только качественной смазкой, имеющей сертификат соответствия;
• прежде чем убрать машинку в чехол, нужно освободить ее от остатков расходников, под лапку поместить кусочек ткани, можно завести специальный лоскут для этой цели;
• не оставлять машину на длительное время без чехла;
• следить за отсутствием перегибов и изломов проводов, так как они могут привести к поломке и деформации;
• крутить маховое колесо исключительно против часовой стрелки.

В открытом доступе до 7 декабря

Скачайте бесплатно
30 выкроек юбок самых
модных в 2023 году стилей

• Выкройки женских юбок

Укажите е-mail на который вам удобно
получить выкройки

Скачать бесплатно

Уже скачали 1527 раз

Отправляя сообщение, вы даете согласие
на обработку ваших персональных данных

Каждый месяц чистите и проводите техосмотр всего челночного механизма. Особо тщательно следите за чистотой каналов для смазочного масла. При обнаружении отметин от ниток допустимо зачистить их мелкой наждачкой.

Мир рукоделия и шитья завораживает своими возможностями для творчества и реализации дизайнерских задумок. Неважно, какой бренд и модель швейной машинки вы выберете, она непременно станет вашим соратником для воплощения смелых идей и верной помощницей в работе.
